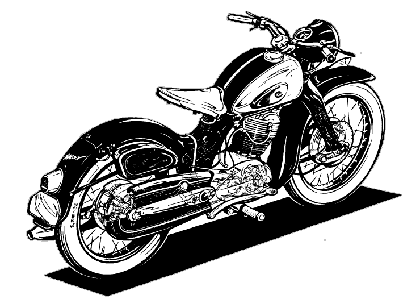

NSU Max Zeichnung




Technische Daten der NSU Max  OSB

Typ Standard Max Spezial Max Max 301 OSB Supermax
Baujahr 1952-1954 1954-1956 1955-1956 1956-1963
Motor Viertakt Viertakt Viertakt Viertakt
Steuerung ohc / Ultramax ohc / Ultramax ohc / Ultramax ohc / Ultramax
Hubraum 247 ccm 247 ccm 297 ccm 247 ccm
Bohrung x Hub 69 x 66 69 x 66 72 x 73 69 x 66
Verdichtung 1:7,4 1:7,4 1:7,6 1:7,4
Zündkerze W240 T1 W240 T1 W240 T1 W240 T1
Leistung 17 PS/6500 min -1 17 PS/6500 min -1 21 PS/6600 min -1 18 PS/7000 min -1
Vergaser Bing AJ 2/26/19 Bing AJ 2/26/25 Bing AJ 2/27,5/4 Bing AJ 2/26/55
Getriebe 4-Gang 4-Gang 4-Gang 4-Gang
Rahmen Preßstahl-Rückgrat Preßstahl-Rückgrat Preßstahl-Rückgrat Preßstahl-Rückgrat
Gesamtlänge 2030 mm 2050 mm 2050 mm 2050 mm
Radstand 1310 mm 1310 mm 1310 mm 1310 mm
Tank 12 Liter 14 Liter 14 Liter 14 Liter
Radaufhängungen Kurzhebelschwinge vorne, Schwinge mit Zentralfeder hinten Kurzhebelschwinge vorne, Schwinge mit Zentralfeder hinten Kurzhebelschwinge vorne, Schwinge mit Federbeinen hinten Kurzhebelschwinge vorne, Schwinge mit Federbeinen hinten
Bremsen/Nabe Halbnaben v/h Vollnabe v/h Vollnabe v/h Vollnabe v/h
Bereifung 3,25 x 19 3,25 x 19 3,25 x 19 3,25 x 19
Felgen 2,15 B x 19 2,15 B x 19 2,15 B x 19 2,15 B x 19
Gewicht 155 kg 155 kg 165 kg 165 kg
Vmax 116 km/h 126 km/h 126 km/h
